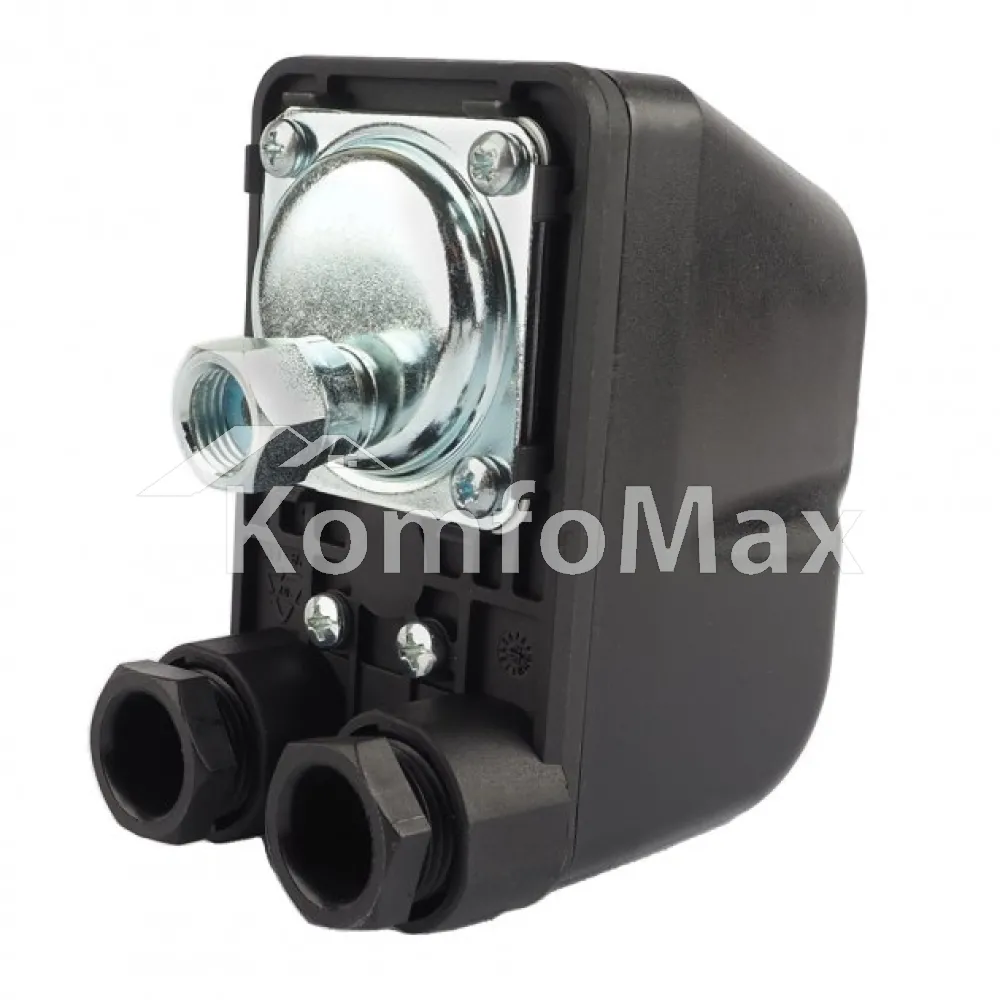

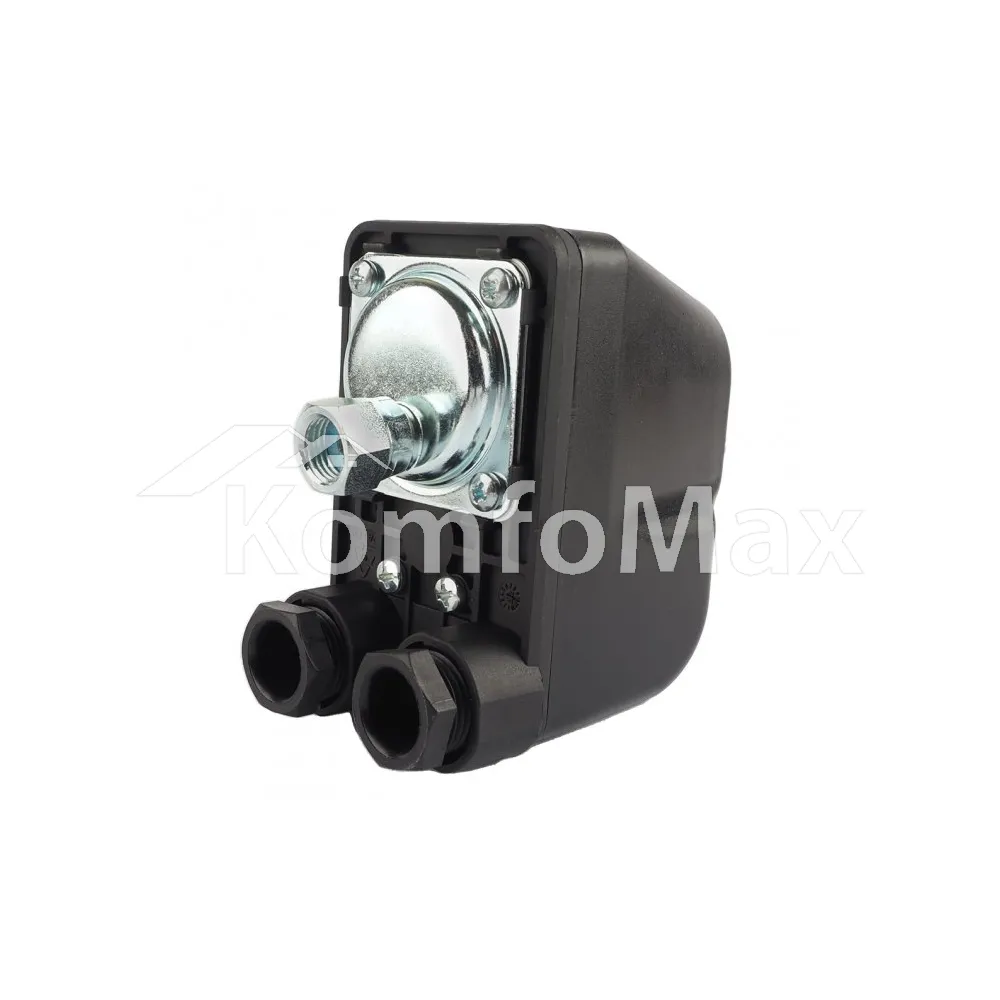

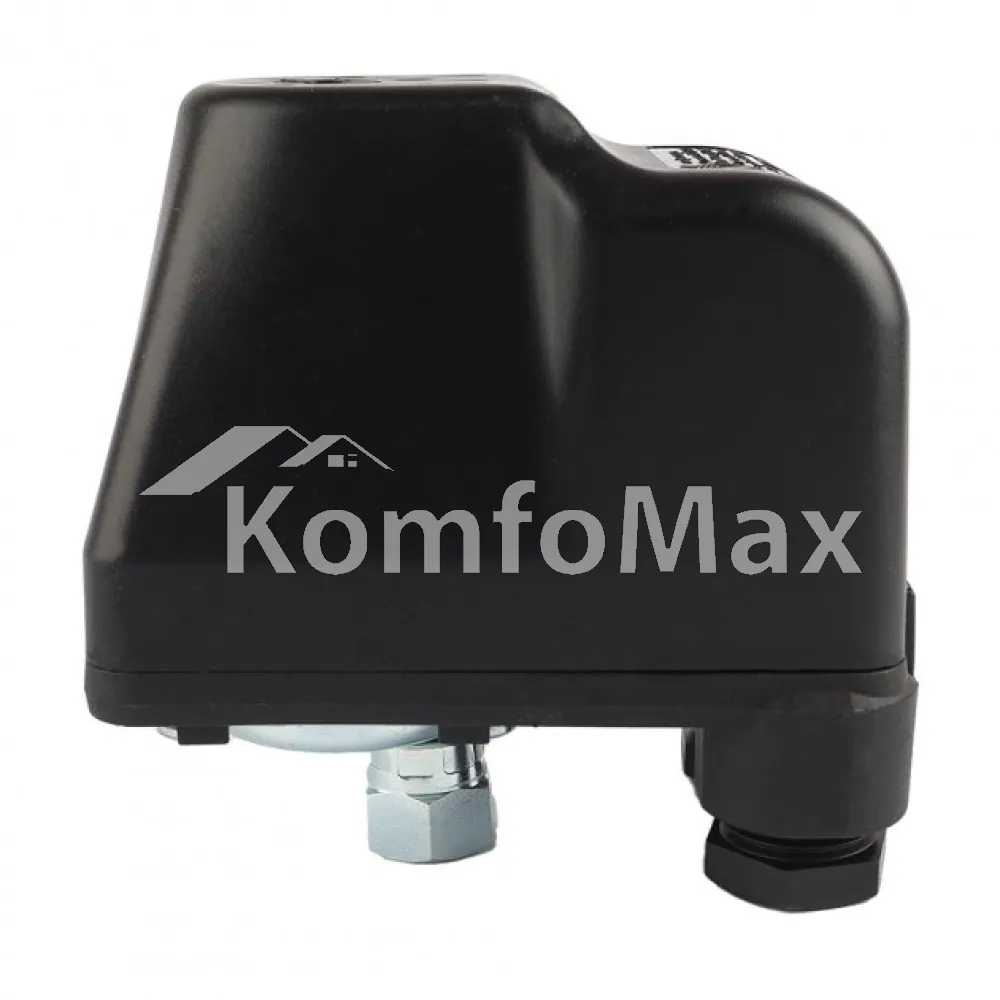

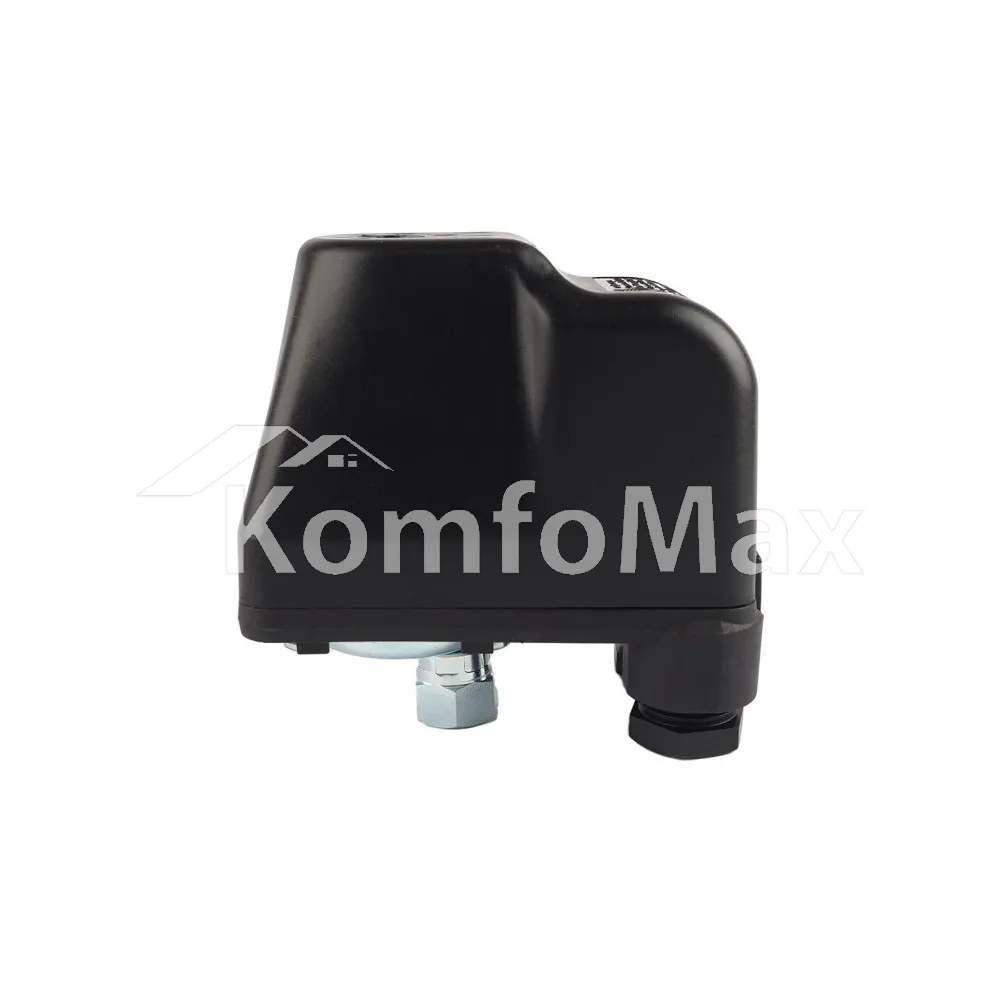

Реле тиску води для насосної станції Gidroteh PM-5 (Автоматика)

Реле тиску води для насосної станції  Gidroteh PM-5 (Автоматика)

Реле тиску (автоматика) Gidroteh TYPE PM/5 застосовується в автоматичних системах водопостачання, поливальних установках, установках пожежогасіння, системи кондиціонування і т. п. Робочим середовищем систем, в яких використовується реле тиску серії РМ, повинна бути вода.

Реле тиску (автоматика) Gidroteh TYPE PM/5 являє собою двухконтактне реле комутації електричних ланцюгів, спрацьовує по тиску води.

Що управляє включенням-виключенням насоса при досягненні в водопровідної мережі певного, заздалегідь встановленого тиску. Реле тиску РМ/5 призначений для управління включенням - вимиканням будь-яких однофазних (230 В) насосів, потужністю не більше 1,5 кВт. Реле включає насос, коли тиск падає нижче тиску включення, і вимикає насос, коли тиск в системі перевищує тиск виключення.

Принцип дії:
при невеликій (менше 1 бар або предварително настроеной величини) тиску в системі водопостачання контакти реле замкнуті, тобто через них проходить електричний струм на той або інший пристрій (наприклад, насос), яким управляє реле;

при перевищенні тиску в системі певної (попередньо налаштованої) величини його контакти розмикаються, розриваючи таким чином ланцюг живлення керованого реле пристрою.

Після підключення та попередньої настройки реле тиску працює в автоматичному режимі.

Особливості та переваги:
Реле тиску для автоматичних станцій підвищення тиску
Забезпечують автоматичний пуск і зупинку електричного насоса, згідно з установленими значеннями тиску
Електричні контакти: нормально замкнуті, із сплаву міді, з накладкою Ag-Ni
Мембрана з обрезиненного тканинного матеріалу (гума NBR)
Гідравлічне з'єднання 1/4" внутр.різьба виконана з оцинкованої сталі
Надійно фіксують кабельні затискачі
Максимальна температура навколишнього середовища: 55 °C
Клас захисту IP 44
Клемна колодка з повністю ізольованими робочими частинами
Діапазон температури води (+1 ... +40) ° С.
Напрацювання на відмову - не менше 100 тисяч циклів.
Характеристики:
Максимальна потужність - 1500 Вт.
Максимальний комутований струм - 12A.
Максимальний робочий тиск - 5 бар.
Діапазон регулювання тиску включення - 1 - 2.5 бар.
Діапазон регулювання тиску вимикання -1.8 - 4.5 бар.
Приєднувальний розмір 1/4 "(зовнішня чи внутрішня різьба).
